SERVEIS ENGINYERIA I CONSULTORIA
Disseny, muntatge i instal·lació de
Quadres Elèctrics Industrials
Grup Gaherma dissenya, munta i instal·la quadres elèctrics industrials i armaris elèctrics a mida al nostre taller propi de Rubí, Barcelona. Des d’armaris de control i distribució fins a centres de control de motors i quadres per a zones ATEX, executem cada projecte amb personal tècnic qualificat, eines d’enginyeria professionals (E-PLAN / AutoCAD) i emetem un certificat d’inspecció i proves en acabar. Un únic proveïdor per a l’enginyeria, la fabricació i la instal·lació a la planta.
Tipus de quadres i armaris elèctrics que fabriquem
La nostra capacitat de disseny i muntatge abasta els principals tipus de quadres elèctrics industrials, des d’equips de maniobra i control fins a armaris de distribució de potència i sistemes de gestió de motors.

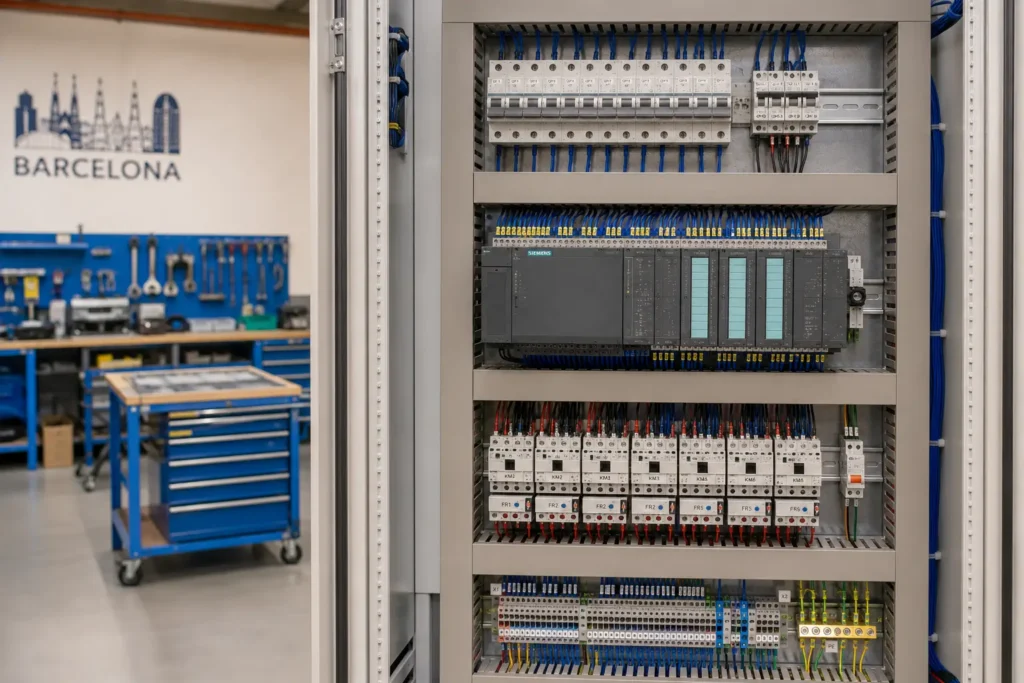

Armaris de control industrial
Quadres de control per a l’automatització de processos, maquinària i línies de producció. Integrem PLC, HMI, mòduls d’E/S, variadors de freqüència i tot l’aparellatge de maniobra necessari. Dissenyem la distribució interior per garantir l’accessibilitat, la dissipació tèrmica i la facilitat de manteniment.
Armaris de distribució elèctrica
Quadres de distribució en baixa tensió per a l’alimentació de màquines, línies i serveis auxiliars de planta. Dimensionem proteccions, embarrats i maniobra d’acord amb els consums reals del procés i amb la normativa IEC/EN aplicable.
Centres de Control de Motors (CCM)
Disseny i muntatge de CCM en configuració fixa o amb tècnica extraïble (withdrawable), amb arrencadors directes, arrencadors progressius, variadors de freqüència i proteccions de motor. És la solució habitual en plantes amb un gran nombre de motors i exigències de disponibilitat.
Quadres elèctrics per a zones ATEX
Muntatge d’armaris amb tècniques de protecció antideflagrant (Ex d) o pressurització (Ex p) per a instal·lació directa en zona classificada, i armaris estàndard amb sortides de seguretat intrínseca cap a la instrumentació de camp. Equips i materials certificats d’acord amb la Directiva 2014/34/UE.
Pupitres de comandament i consoles d'operador
Fabricació de pupitres de comandament a mida: selecció de l’envolupant, mecanització d’obertures per als elements de maniobra, senyalització, pantalles HMI i cablejat interior. Adaptem el disseny ergonòmic a les condicions del lloc d’operació.
Quadres per a maquinària especial
Muntatge de quadres elèctrics integrats en maquinària especial a mida, en coordinació amb el nostre departament de fabricació mecànica. Dissenyem el quadre com a part del conjunt de la màquina, incloent-hi el marcatge CE i la documentació tècnica.
Fent i/o desenvolupant
- Disseny segons les especificacions del client.
- Acoblament.
- Subministrament i muntatge de l'equipament.
- Subministrament i muntatge del cablejat/connexionat elèctric.
- Etiquetatges.
- Mecanitzats (forats, obertures per a equips de maniobra, escotadures per a instruments, etc.) protegits contra l'oxidació.
- Elements elèctrics amb risc de contactes directes protegits amb plaques de seguretat (metacrilat transparent).
- Programació d'autòmats (PLC) i PC.
- Estudi d'automatismes i de control de processos industrials. Sanejament, ampliació i/o adequació (segons normativa) d'armaris existents.
- Sanejament, ampliació i/o adequació (segons normativa) d'armaris existents.
- Emissió del "certificat d'inspecció i proves".
- Comprovacions:
- Envolupant.
- Funcionament mecànic.
- Funcionament elèctric.
- Aparellatge.
- Fixacions.
- Cablejat i pletines.
- Continuïtat.
- Identificació.
- Assajos d’aïllament.
- Assaig de rigidesa dielèctrica.
- Auxiliars.
- Plànols i esquemes.
- Neteja interior i exterior.
- Embalatge.
Capacitats tècniques del nostre taller de quadres elèctrics a Barcelona
- Personal qualificat.
- Materials i equips per a la construcció de l'armari/quadre elèctric.
- Assessorament i suport continu al client.
- Taller propi.
- Suport informàtic: E-PLAN / AUTOCAD.
- Maquinària i mitjans auxiliars per a la construcció i mecanització de pletines de Cu i qualsevol operació complementària.
Sol·liciti un pressupost per al seu quadre elèctric industrial
Expliqui’ns el tipus de quadre que necessita, l’aplicació i si disposa d’esquemes o especificacions tècniques. El nostre equip li respondrà en menys de 24 hores amb una valoració tècnica sense compromís.
Sectors per als quals muntem quadres elèctrics industrials
Cada sector té exigències tècniques i normatives diferents. Adaptem el disseny i el muntatge de cada quadre als requisits reals del procés, no només a la norma genèrica.
Manufactura i automoció
Quadres amb arquitectures de control complexes, comunicacions industrials (Profinet, EtherNet/IP) i alta densitat de motors per a línies de producció amb exigències de disponibilitat elevades.
Farmacèutica i biotecnologia
Disseny documentat per a processos de validació IQ/OQ, materials aptes per a neteges agressives i traçabilitat completa d’acord amb els estàndards del sector regulat.
Alimentària i begudes
Quadres amb graus de protecció IP65/IP66, materials resistents a la corrosió i, quan cal, tècniques de protecció ATEX per a zones amb pols orgànica inflamable.
Maquinària especial i integració OEM
Quadres integrats a la màquina com a part del conjunt, amb marcatge CE i documentació tècnica per a l’expedient complet de la màquina.
Energia i utilities
Quadres de distribució i control per a cogeneració, instal·lacions fotovoltaiques industrials i sales de bateries, amb coordinació de proteccions i comunicació SCADA.
Química i procés industrial
Armaris amb seccionament per zones i accés fàcil per al manteniment, pensats per a plantes de procés continu en què la disponibilitat és crítica.
Obra industrial
Fabricació ajustada al calendari d’obra, amb instal·lació al camp i posada en marxa incloses quan el projecte ho requereix.
Preguntes freqüents sobre el muntatge de quadres elèctrics industrials
Dissenyeu els esquemes elèctrics o només munteu quadres a partir de plànols del client?
Fem totes dues coses. Podem desenvolupar el projecte elèctric complet amb E-PLAN des de zero, o muntar el quadre a partir dels esquemes i les especificacions que ens faciliti el client. També revisem i completem projectes parcials quan el client té una enginyeria prèvia.
Quina normativa s'aplica al disseny i el muntatge de quadres elèctrics industrials?
Els quadres elèctrics de baixa tensió estan subjectes principalment a la norma IEC 61439 (conjunts d’aparellatge de baixa tensió) i a la Directiva de Baixa Tensió 2014/35/UE. Per als quadres destinats a maquinària, també s’aplica la Directiva de Màquines 2006/42/CE. Els quadres per a zones classificades es regeixen, a més, per la Directiva ATEX 2014/34/UE.
Emeteu el marcatge CE dels quadres que fabriqueu?
Sí. Per als quadres destinats a maquinària especial i equips que ho requereixin, elaborem la documentació tècnica necessària per al marcatge CE d’acord amb les directives aplicables.
Podeu muntar quadres elèctrics per a zones ATEX?
Sí. Muntem armaris elèctrics amb tècniques de protecció certificades per a zones classificades: antideflagrant (Ex d), pressurització (Ex p) i quadres estàndard amb sortides de seguretat intrínseca per a la instrumentació en zona ATEX.
Feu el sanejament o l'ampliació de quadres elèctrics existents?
Sí. Revisem, sanegem i ampliem quadres elèctrics existents: substitució de components obsolets o deteriorats, reorganització del cablejat, actualització de proteccions i adequació a la normativa vigent.
Instal·leu el quadre a la planta, a més de fabricar-lo?
Sí. Oferim el servei complet: fabricació al taller, transport, instal·lació a les instal·lacions del client, connexionat exterior, programació del sistema de control i posada en marxa. Un únic proveïdor per a tot el projecte.
