Grupo Gaherma diseña, monta e instala cuadros y armarios eléctricos industriales a medida en nuestro taller propio en Rubí, Barcelona. Desde armarios de control y distribución hasta centros de control de motores y cuadros para zonas ATEX, ejecutamos cada proyecto con personal técnico cualificado, herramientas de ingeniería profesionales (E-PLAN / AutoCAD) y emitimos certificado de inspección y pruebas al finalizar. Un único proveedor para la ingeniería, la fabricación y la instalación en planta

Tipos de cuadros y armarios eléctricos que fabricamos

Nuestra capacidad de diseño y montaje abarca los principales tipos de cuadros eléctricos industriales, desde equipos de maniobra y control hasta armarios de distribución de potencia y sistemas de gestión de motores.

Armarios de control industrial

Cuadros de control para automatización de procesos, maquinaria y líneas de producción. Integramos PLCs, HMIs, módulos de E/S, variadores de frecuencia y toda la aparamenta de maniobra necesaria. Diseñamos el layout interior para garantizar accesibilidad, disipación térmica y facilidad de mantenimiento.

Armarios de distribución eléctrica

Cuadros de distribución en baja tensión para alimentación de máquinas, líneas y servicios auxiliares de planta. Dimensionamos protecciones, embarrados y maniobra conforme a los consumos reales del proceso y a la normativa IEC/EN aplicable.

Centros de Control de Motores (CCM)

Diseño y montaje de CCMs en configuración fija o con técnica extraíble (withdrawable), con arrancadores directos, arrancadores progresivos, variadores de frecuencia y protecciones de motor. Solución habitual en plantas con alto número de motores y exigencias de disponibilidad.

Cuadros eléctricos para zonas ATEX

Montaje de armarios con técnicas de protección antideflagrante (Ex d) o presurización (Ex p) para instalación directa en zona clasificada, y armarios estándar con salidas de seguridad intrínseca hacia instrumentación en campo. Equipos y materiales certificados conforme a la Directiva 2014/34/UE.

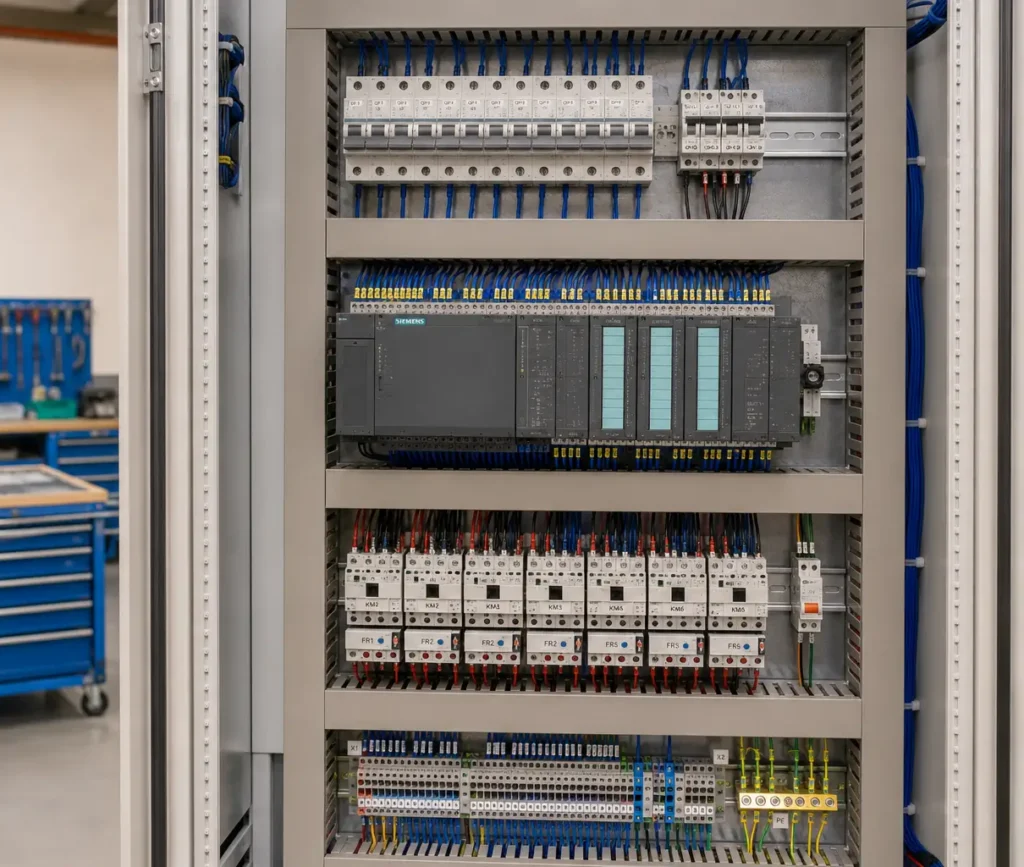

Técnico cualificado de Grupo Gaherma montando un armario eléctrico industrial a medida en taller propio de Rubí, Barcelona

Pupitres de mando y consolas de operador

Fabricación de pupitres de mando a medida: selección de envolvente, mecanizado de apertura para elementos de maniobra, señalización, pantallas HMI y cableado interior. Adaptamos el diseño ergonómico a las condiciones del puesto de operación.

Cuadros para maquinaria especial

Montaje de cuadros eléctricos integrados en maquinaria especial a medida, en coordinación con nuestro departamento de fabricación mecánica. Diseñamos el cuadro como parte del conjunto máquina, incluyendo el marcado CE y la documentación técnica.

Realizando y/o desarrollando

  • Diseño, según especificaciones del cliente.
  • Ensamblaje.
  • Suministro y montaje de equipamiento.
  • Suministro y montaje de cableado/conexionado eléctrico.
  • Etiquetados.
  • Mecanizados (taladros, aperturas para equipos de maniobra, escotaduras para instrumentos, etc.) protegidos contra oxidación.
  • Elementos eléctricos con riesgo de contactos directos protegidos con placas de seguridad (metacrilato transparente).
  • Programación de autómatas (PLC’s) y PC’s.
  • Estudio de automatismos y de control de procesos industriales. Saneamiento, ampliación y/o adecuación (según normativa) de armarios ya existentes.
  • Saneamiento, ampliación y/o adecuación (según normativa) de armarios ya existentes.
  • Emisión de "certificado de inspección y pruebas".
  • Comprobaciones:
    • Envolvente.
    • Funcionamiento mecánico.
    • Funcionamiento eléctrico.
    • Aparamenta.
    • Fijaciones.
    • Cableado y pletinas.
    • Continuidad.
    • Identificación.
  • Ensayos de aislamiento.
  • Ensayo de rigidez dieléctrica.
  • Auxiliares.
    • Planos y esquemas.
    • Limpieza interior y exterior.
    • Embalaje.

Capacidades técnicas de nuestro taller de cuadros eléctricos en Barcelona

  • Personal cualificado.
  • Materiales y equipos para la construcción del armario/cuadro eléctrico.
  • Contínuo asesoramiento y soporte a cliente.
  • Taller propio.
  • Soporte informático: E-PLAN / AUTOCAD.
  • Maquinaria y medios auxiliares para la construcción y mecanizado de pletinas Cu y cualquier operación complementaria.

Solicite presupuesto para su cuadro eléctrico industrial

Cuéntenos el tipo de cuadro que necesita, la aplicación y si dispone de esquemas o especificaciones técnicas. Nuestro equipo le responderá en menos de 24 horas con una valoración técnica sin compromiso.

Solicitar presupuesto
Infografía sobre diseño y montaje de armarios eléctricos.

Sectores para los que montamos cuadros eléctricos industriales

Cada sector tiene exigencias técnicas y normativas distintas. Adaptamos el diseño y montaje de cada cuadro a los requisitos reales del proceso, no solo a la norma genérica.

Manufactura y automoción

Cuadros con arquitecturas de control complejas, comunicaciones industriales (Profinet, EtherNet/IP) y alta densidad de motores para líneas de producción con exigencias de disponibilidad elevadas.

Farmacéutica y biotecnología

Diseño documentado para procesos de validación IQ/OQ, materiales aptos para limpieza agresiva y trazabilidad completa conforme a los estándares del sector regulado.

Alimentaria y bebidas

Cuadros con grados de protección IP65/IP66, materiales resistentes a la corrosión y, cuando aplica, técnicas de protección ATEX para zonas con polvo orgánico inflamable.

Maquinaria especial e integración OEM

Cuadros integrados en la máquina como parte del conjunto, con marcado CE y documentación técnica para el expediente completo de la máquina.

Energía y utilities

Cuadros de distribución y control para cogeneración, instalaciones fotovoltaicas industriales y salas de baterías, con coordinación de protecciones y comunicación SCADA.

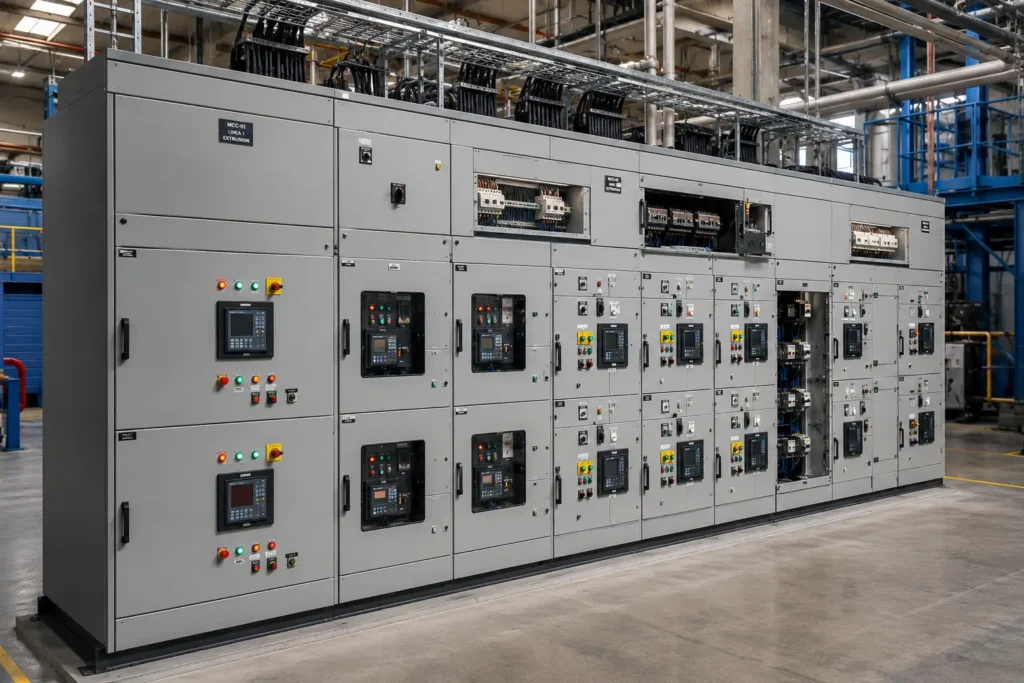

Montaje de cuadros eléctricos industriales a medida en taller, con técnicos cualificados, asegurando calidad y seguridad.

Química y proceso industrial

Armarios con seccionamiento por zonas y acceso facilitado para el mantenimiento, pensados para plantas de proceso continuo donde la disponibilidad es crítica.

Obra industrial

Fabricación ajustada al calendario de obra, con instalación en campo y puesta en marcha incluidas cuando el proyecto lo requiere.

Preguntas frecuentes sobre montaje de cuadros eléctricos industriales

Hacemos ambas cosas. Podemos desarrollar el proyecto eléctrico completo con E-PLAN desde cero, o montar el cuadro a partir de los esquemas y especificaciones que nos facilite el cliente. También revisamos y completamos proyectos parciales cuando el cliente tiene una ingeniería previa.

Los cuadros eléctricos de baja tensión están sujetos principalmente a la norma IEC 61439 (conjuntos de aparamenta de baja tensión) y a la Directiva de Baja Tensión 2014/35/UE. Para cuadros destinados a maquinaria, también aplica la Directiva de Máquinas 2006/42/CE. Los cuadros para zonas clasificadas se rigen adicionalmente por la Directiva ATEX 2014/34/UE.

Sí. Para cuadros destinados a maquinaria especial y equipos que lo requieran, elaboramos la documentación técnica necesaria para el marcado CE conforme a las directivas aplicables.

Sí. Montamos armarios eléctricos con técnicas de protección certificadas para zonas clasificadas: antideflagrante (Ex d), presurización (Ex p) y cuadros estándar con salidas de seguridad intrínseca para instrumentación en zona ATEX.

Sí. Revisamos, saneamos y ampliamos cuadros eléctricos existentes: sustitución de componentes obsoletos o deteriorados, reorganización del cableado, actualización de protecciones y adecuación a la normativa vigente.

Sí. Ofrecemos el servicio completo: fabricación en taller, transporte, instalación en las instalaciones del cliente, conexionado exterior, programación del sistema de control y puesta en marcha. Un único proveedor para todo el proyecto.
