Instalaciones ATEX en Zonas Clasificadas
Una atmósfera potencialmente explosiva es aquella atmósfera que puede convertirse en explosiva debido a circunstancias locales y de funcionamiento, debido a la mezcla con el aire, en condiciones atmosféricas, de sustancias inflamables en forma de gases, vapores, nieblas o polvos, en las que, tras una ignición, propaga una combustión.
¿Qué es una zona ATEX y qué obligaciones implica?
Una atmósfera explosiva es aquella que puede convertirse en explosiva por la mezcla con el aire, en condiciones atmosféricas, de sustancias inflamables en forma de gases, vapores, nieblas o polvos. Cuando esta situación puede darse de forma continuada, intermitente o en caso de avería, el espacio se clasifica como zona ATEX y queda sujeto a la Directiva 1999/92/CE (ATEX Usuarios) y a la Directiva 2014/34/UE (ATEX Equipos).
Las empresas con zonas clasificadas tienen dos obligaciones fundamentales: usar únicamente equipos certificados para la categoría de zona correspondiente y ejecutar las instalaciones eléctricas y de instrumentación conforme a los requisitos técnicos de cada zona. El incumplimiento de estas obligaciones tiene implicaciones directas en materia de seguridad, inspecciones reglamentarias y responsabilidad civil.
Clasificación de zonas ATEX: gases y polvos
Antes de ejecutar cualquier instalación ATEX, es imprescindible conocer la clasificación de la zona, ya que determina la categoría de los equipos permitidos y las técnicas de protección aplicables.
Zonas para gases, vapores y nieblas inflamables
Zona 0
Atmósfera explosiva presente de forma continua o durante largos períodos. Requiere equipos de categoría 1G.
Zona 1
Atmósfera explosiva probable en condiciones normales de funcionamiento. Equipos de categoría 1G o 2G.
Zona 2
Atmósfera explosiva no probable en funcionamiento normal, pero posible en caso de avería. Equipos de categoría 1G, 2G o 3G.
Zonas para polvos inflamables
Zona 20
Nube de polvo inflamable presente de forma continua o durante largos períodos. Equipos de categoría 1D.
Zona 21
Nube de polvo inflamable probable en condiciones normales. Equipos de categoría 1D o 2D.
Zona 22
Nube de polvo inflamable no probable en condiciones normales, pero posible en caso de avería. Equipos de categoría 1D, 2D o 3D.
Técnicas de protección ATEX: qué aplicamos y cuándo
La selección de la técnica de protección correcta es una decisión de ingeniería crítica que depende de la zona clasificada, el tipo de equipo y los parámetros del proceso. En Gaherma dominamos las tres técnicas principales reconocidas por la norma EN 60079:
EEX(i)
Seguridad intrínseca

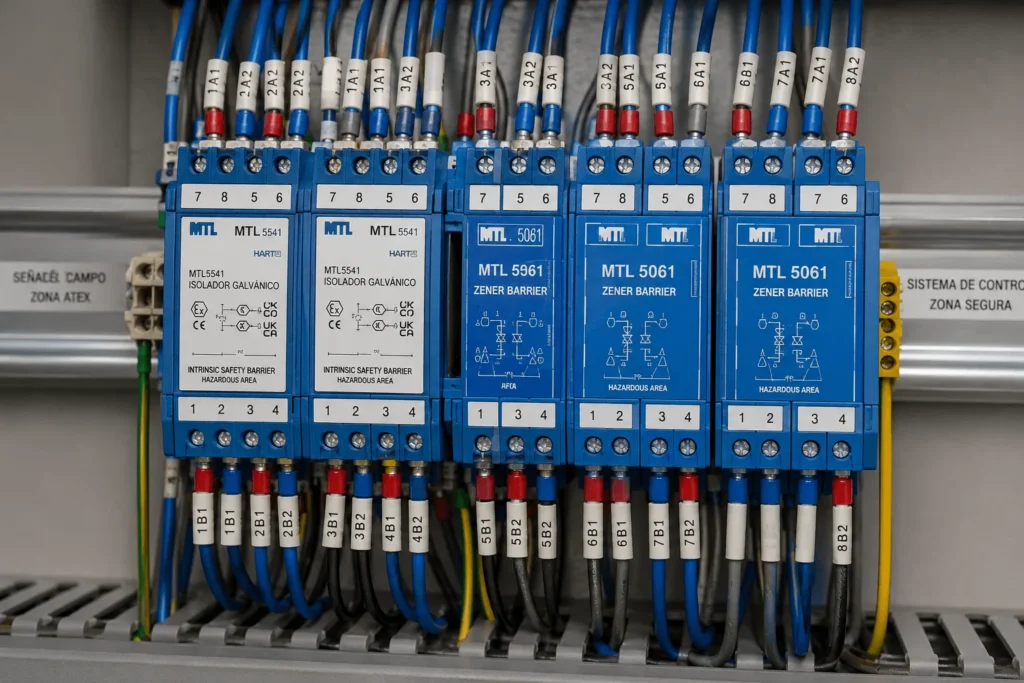

La seguridad intrínseca limita la energía eléctrica disponible en el circuito —tensión e intensidad— por debajo del umbral mínimo necesario para producir la ignición de la atmósfera explosiva. Es la técnica más segura y la de referencia para instrumentación de campo: sensores, transmisores, elementos de medición y regulación con potencias relativamente reducidas. Requiere el uso de barreras de seguridad intrínseca entre la zona clasificada y los sistemas de control situados fuera de ella.
EEX(e)
Seguridad aumentada
La seguridad aumentada se aplica a materiales o componentes donde, si bien no se producen chispas o arcos en condiciones normales de funcionamiento, se añaden medidas constructivas adicionales para evitar su generación y garantizar que no se alcanzan temperaturas peligrosas. Aplicación habitual: cajas de conexiones, bornes, luminarias, motores y transformadores en zonas 1 y 2. Tensiones de alimentación limitadas a valores por debajo de 1 kV.
EEX(d)
Seguridad antideflagrante

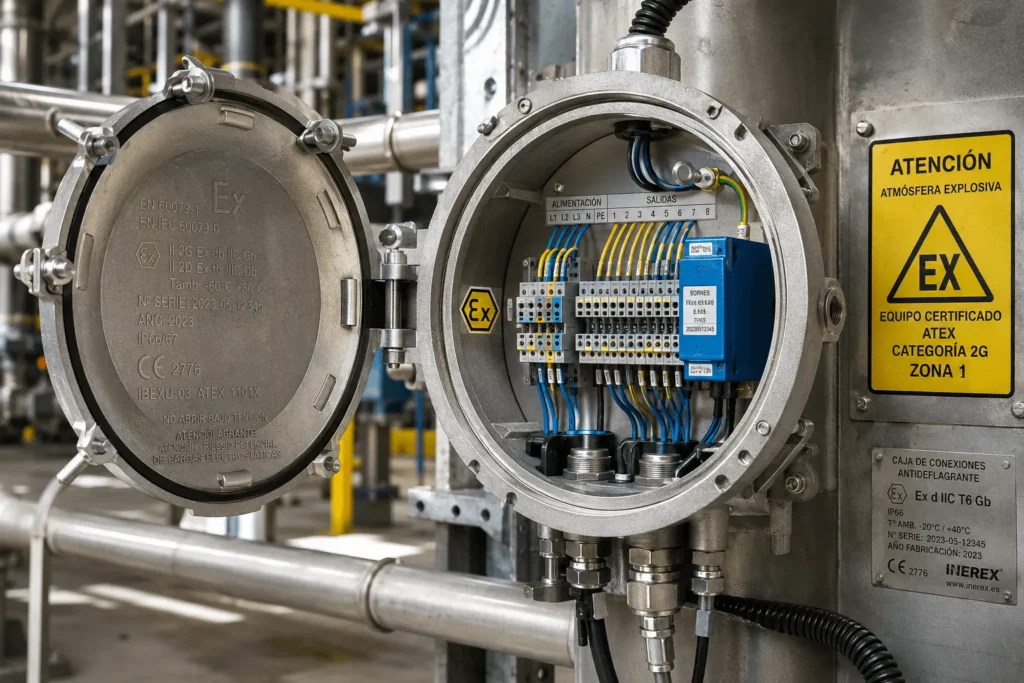

La protección antideflagrante parte del principio de contención: si se produce una ignición dentro de la envolvente del equipo, esta está diseñada para resistir la presión generada e impedir que la llama o los gases calientes se propaguen al exterior y enciendan la atmósfera circundante. Es la técnica más robusta para equipos con partes activas que pueden generar arcos o chispas en servicio normal: motores, interruptores, contactores y armarios de control en zonas 1 y 2.
Nuestros servicios de instalaciones ATEX
Ejecutamos el proyecto ATEX completo: desde la ingeniería de la instalación hasta el suministro de equipos certificados, el montaje y la documentación técnica final.
Realizando
- Instalaciones completas.
- Modificaciones de instalaciones.
- Ampliaciones de instalaciones.
- Adecuaciones a normativa.
- Suministro y montaje de equipamiento.
- Suministro y tendido de cableado eléctrico.
- Montajes industriales eléctricos.
- Montajes de instrumentación.
- Armarios de control y distribución.
- Asesoramiento y soporte a cliente.
Equipos y materiales ATEX que suministramos
- Equipos ATEX – certificado de fabricante.
- Luminaria.
- Bombas.
- Otros.
- Materiales ATEX.
- Cableado.
- Cajas de derivación.
- Bornes.
- Otros.
- Herramientas adecuadas para trabajar en zonas ATEX.
- Anti-chispas.
- Anti-magnéticas.
¿En qué instalaciones pueden existir zonas ATEX?
Las atmósferas potencialmente explosivas pueden generarse en entornos muy diversos. Estos son los más habituales en los sectores en que trabajamos:
- Lugares donde se trasvasen líquidos volátiles inflamables.
- Garajes y talleres de reparación de vehículos.
- Interior de cabinas de pintura.
- Secaderos de material.
- Locales de extracción de grasas y aceites.
- Locales con depósitos de líquidos inflamables.
- Lavanderías y tintorerías.
- Salas de gasógenos.
- Instalaciones donde se produzca, manipule, almacene o consuma gases inflamables.
- Salas de bombas y/o de compresores de líquidos y gases inflamables.
- Refrigeradores y congeladores donde se almacenen materias inflamables.
- Industria alimentaria con manejo de granos y derivados.
- Industria química.
- Industria farmacéutica.
- Emplazamientos de pulverización de carbón y de su utilización subsiguiente.
- Plantas de coquización.
- Plantas de producción y manipulación de azufre.
- Zonas donde se produzcan, procesan, manipulan o empaquetan polvos metálicos de materiales ligeros (Al, Mg, etc.).
- Zonas de tratamiento de textiles.
- Plantas de fabricación y procesado de fibras.
- Plantas desmotadoras de algodón.
- Plantas de procesado de lino.
- Talleres de confección.
- Industria de procesado de madera (carpinterías, etc).
- Otros.
Solicite una valoración técnica de su instalación ATEX
Las instalaciones en zonas clasificadas no admiten improvisación. Si tiene una zona ATEX que necesita instalar, modificar o adecuar a normativa, cuéntenos el tipo de zona, el proceso y el alcance del trabajo, y nuestro equipo técnico le responderá con una valoración en menos de 24 horas.
¿Por qué Gaherma para sus instalaciones ATEX?
Experiencia contrastada en zonas clasificadas de gases y polvos Hemos ejecutado instalaciones ATEX en los sectores químico, farmacéutico, alimentario y de proceso, trabajando en zonas 0, 1, 2, 20, 21 y 22. Conocemos los requisitos técnicos y documentales de cada tipo de zona y los aplicamos desde la ingeniería del proyecto.
Dominio de las tres técnicas de protección principales Aplicamos seguridad intrínseca (Ex i), seguridad aumentada (Ex e) y protección antideflagrante (Ex d) seleccionando en cada proyecto la técnica más adecuada para el equipo, la zona y el proceso del cliente.
Suministro de equipos certificados con documentación completa Trabajamos exclusivamente con equipos certificados ATEX con marcado Ex y certificado de fabricante. Gestionamos la documentación técnica de los equipos suministrados y la integramos en el expediente de la instalación.
Gestión documental y preparación para inspecciones Entregamos la documentación técnica completa de la instalación: planos as-built, fichas de equipos, certificados Ex y protocolos de pruebas. Apoyamos a nuestros clientes en la preparación de la documentación requerida para inspecciones reglamentarias por organismo de control autorizado (OCA).
Preguntas frecuentes sobre instalaciones ATEX
¿Qué normativa regula las instalaciones eléctricas en zonas ATEX en España?
Las instalaciones eléctricas en zonas con riesgo de explosión están reguladas principalmente por la ITC-BT-29 del Reglamento Electrotécnico de Baja Tensión (REBT), la Directiva 2014/34/UE (equipos y sistemas de protección en atmósferas explosivas) y la Directiva 1999/92/CE (seguridad y salud de los trabajadores en zonas ATEX). Las normas de la serie EN 60079 definen los requisitos técnicos de cada técnica de protección.
¿Qué diferencia hay entre zona ATEX de gas y zona ATEX de polvo?
La clasificación de zonas de gas (zonas 0, 1 y 2) y de polvo (zonas 20, 21 y 22) sigue el mismo criterio de frecuencia y duración de la atmósfera explosiva, pero los equipos permitidos son diferentes: los equipos para gas llevan la letra G en su marcado, y los de polvo la letra D. No son intercambiables, aunque existen equipos certificados para ambas categorías simultáneamente.
¿Podéis ejecutar instalaciones ATEX en zonas 0 y 20 (las más restrictivas)?
Sí. Ejecutamos instalaciones en todos los tipos de zona, incluidas las zonas 0 y 20, que requieren equipos de categoría 1 —los de mayor nivel de protección— y la aplicación de técnicas como la seguridad intrínseca de nivel «ia».
¿Necesito un proyecto firmado por ingeniero para una instalación ATEX?
En la mayoría de los casos, sí. Las instalaciones en zonas clasificadas requieren proyecto técnico firmado por técnico competente para su legalización y para la inspección por organismo de control autorizado (OCA). Contamos con ingenieros que pueden asumir la dirección técnica del proyecto.
¿Suministráis los equipos ATEX o solo ejecutáis la instalación?
Hacemos ambas cosas. Suministramos equipos certificados ATEX —luminarias, cajas de derivación, bornes, cableado, bombas y armarios Ex— e integramos el suministro en el alcance del proyecto de instalación, simplificando la gestión al cliente.
¿Realizáis la adecuación de instalaciones ATEX existentes que no cumplen normativa?
Sí. Auditamos la instalación existente, identificamos los equipos y elementos no conformes y ejecutamos la adecuación normativa, incluyendo la sustitución de equipos, la mejora de la canalización y la actualización de la documentación técnica.
